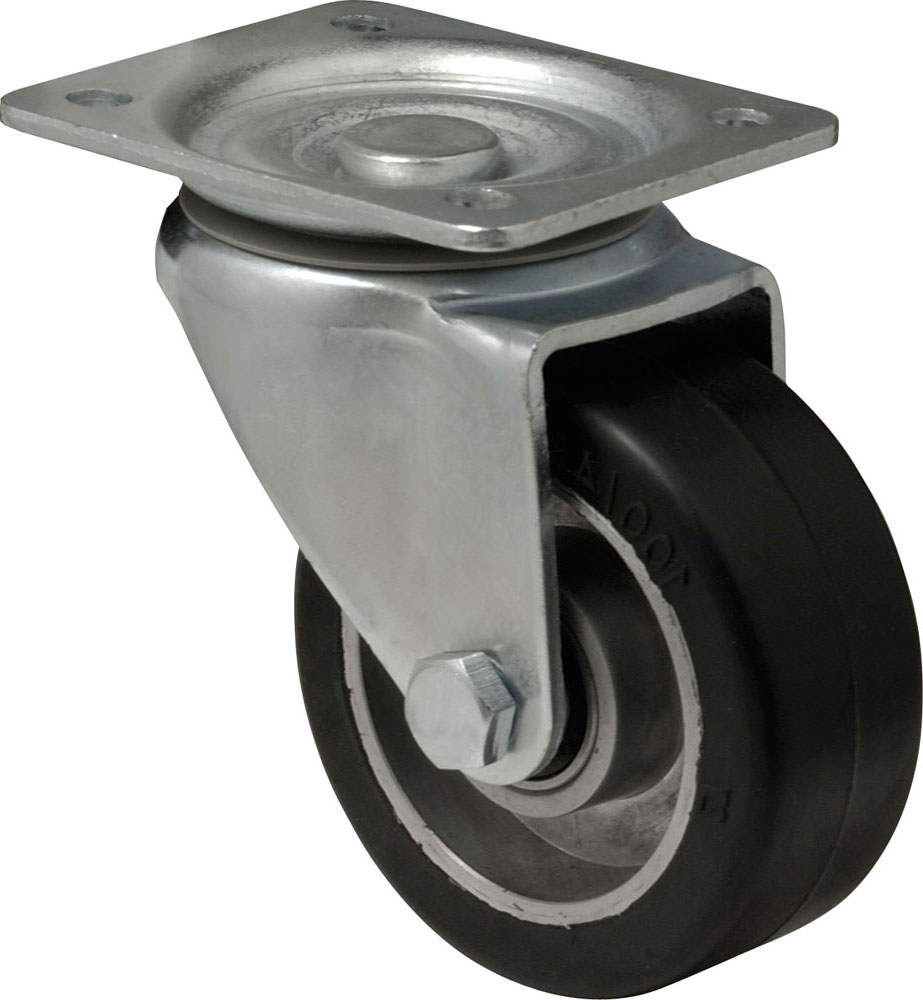

Ruota con supporto girevole, 100 mm - 250 mm, 180 kg - 450 kg

Codice del prodotto: JTAB 1002 6150

JTAB 1002 6150

Dati tecnici

Diametro ruota 100 mm
Larghezza ruota 40 mm
Lunghezza mozzo 50 mm
Altezza complessiva 130 mm
Disassamento 40 mm
Misura piastra 105 x 86 mm
Ø-Foro di fissaggio 9 mm
Interasse fori di fissaggio 80/77 x 60 mm
Raggio di rotazione 134 mm
Portata 180 kg
Peso 1.6 kg

Descrizione tecnica

  • Supporto girevole in acciaio zincato trafilato Supporto girevole con doppio cuscinetto a sfere e anello di tenuta
  • piastra extra robusta (4 mm) e gambe della forcella (3
  • 5 mm) per una capacità di carico ancora maggiore



Ruote

  • Ruote in alluminio con rivestimento in gomma nera (Shore A 72) con due cuscinetti a sfere radiali e boccole in acciaio con collare
  • diametro esterno 15/20/25 mm e interno 8/10/12 mm. Temperature di esercizio da -20°C a +80°C

Varianti

Diametro ruota Larghezza ruota Lunghezza mozzo Altezza complessiva Disassamento Misura piastra Ø-Foro di fissaggio Interasse fori di fissaggio Raggio di rotazione Portata Peso
JTAB 1002 6150 100 mm 40 mm 50 mm 130 mm 40 mm 105 x 86 mm 9 mm 80/77 x 60 mm 134 mm 180 kg 1.6 g
JTAB 1252 6150 125 mm 38 mm 50 mm 155 mm 42.5 mm 105 x 86 mm 9 mm 80/77 x 60 mm 134 mm 200 kg 1.7 g
JTAB 1253 6150 125 mm 38 mm 50 mm 155 mm 42.5 mm 135 x 110 mm 11 mm 105 x 75/80 mm 134 mm 200 kg 1.8 g
JTAB 1503 6440 150 mm 50 mm 62 mm 188 mm 53 mm 135 x 110 mm 11 mm 105 x 75/80 mm 160 mm 300 kg 2.7 g
JTAB 1603 6440 160 mm 50 mm 62 mm 193 mm 53 mm 135 x 110 mm 11 mm 105 x 75/80 mm 160 mm 350 kg 2.9 g
JTAB 2003 6440 200 mm 50 mm 62 mm 238 mm 53 mm 135 x 110 mm 11 mm 105 x 75/80 mm 160 mm 450 kg 3.4 g
250 mm mm 62 mm 290 mm 53 mm 135 x 110 mm 11 mm 105 x 80/75 mm mm 450 kg 4.3 g
Reach compliant
